垫圈的公称直径依据螺钉、螺母公称直径确定。该标准中紧固件(垫圈）标记内容和方法按以下项目和顺序(也可以参照ASME B 18.24）：产品名称和类型，ASME标准编号，公称直径，系列，材料（名称或UNS号码），表面处理。示例如下：
(1)弹簧垫圈，ASME B 18.21.1，3/8in，特大型，碳钢，机械镀锌按ASTM B695 55级。 (2)弹簧垫團，ASME B 18.21.1，1/2in，高弹型，304不诱钢。
弹簧垫圈截面

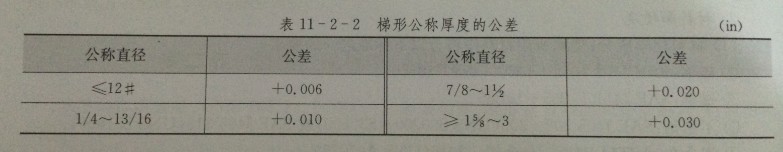

弹簧垫圈的截面类似于梯形，截面内侧比外侧厚度增大于0.000 5〜0.001 in，宽度增大了约 0.0156 in。尺寸表中截面小厚度是指梯形的平均厚度 T。为简化计算，垫圈截面内外侧厚度之差为t1减去t0或是0.32W(小）到0.064W(大)。梯形公称厚度的公差见表11-2-2。
